LSAW स्टील पाइप के लिए विनिर्माण सहनशीलता और सीमाएँ क्या हैं?

बड़े पैमाने पर बुनियादी ढांचा परियोजनाओं में, विशेष रूप से तेल, गैस और पानी के लिए महत्वपूर्ण पाइपलाइनों से जुड़ी परियोजनाओं में, सामग्री की सटीकता और स्थिरता सर्वोपरि होती है। अनुदैर्ध्य रूप से जलमग्न आर्क वेल्डेड (एलएसएडब्ल्यू) स्टील पाइप ऐसी परियोजनाओं की आधारशिला हैं, जो अपने बड़े व्यास, भारी दीवार की मोटाई और मजबूत प्रदर्शन के लिए जाने जाते हैं। हालाँकि, उन्नत विनिर्माण प्रक्रियाओं के साथ भी, नाममात्र आयामों से मामूली विचलन अपरिहार्य हैं। इन अनुमेय विचलनों को विनिर्माण सहनशीलता के रूप में जाना जाता है। लेकिन एलएसएडब्ल्यू स्टील पाइप के लिए विनिर्माण सहनशीलता और सीमाएं क्या हैं, और वे परियोजना की सफलता के लिए इतने महत्वपूर्ण क्यों हैं? एलएसएडब्ल्यू स्टील पाइप की अग्रणी निर्माता हेबेई हुआयांग स्टील पाइप कंपनी लिमिटेड, इन महत्वपूर्ण मापदंडों का विस्तृत विवरण प्रदान करती है।

विनिर्माण सहनशीलता को समझना

विनिर्माण सहनशीलता किसी निर्मित उत्पाद के आयामों और गुणों में भिन्नता की स्वीकार्य सीमाएं हैं। LSAW स्टील पाइपों के लिए, ये सहनशीलता सुनिश्चित करती है कि:

फिटअप और वेल्डिंग: पाइपों को क्षेत्र में कुशलतापूर्वक और सटीकता से एक साथ जोड़ा जा सकता है, अंतराल को कम किया जा सकता है और मजबूत, विश्वसनीय वेल्ड सुनिश्चित किया जा सकता है।

•हाइड्रोलिक प्रदर्शन: लगातार आंतरिक आयाम इष्टतम प्रवाह विशेषताओं को बनाए रखते हैं और दबाव की बूंदों को कम करते हैं।

•संरचनात्मक अखंडता: विचलन सीमा के भीतर रहते हैं जो परिचालन दबाव और बाहरी भार का सामना करने के लिए पाइप की क्षमता से समझौता नहीं करते हैं।

•विनिमेयता: विभिन्न बैचों या निर्माताओं के पाइपों को एक साथ निर्बाध रूप से उपयोग किया जा सकता है, जिससे बड़े पैमाने पर खरीद की सुविधा मिलती है।

•लागत नियंत्रण: कार्यात्मक आवश्यकताओं को पूरा करते हुए अत्यधिक सख्त (और महंगी) सहनशीलता से बचना।

ये सहनशीलताएं अंतरराष्ट्रीय मानकों द्वारा परिभाषित हैं और एलएसएडब्ल्यू पाइप उत्पादन में गुणवत्ता नियंत्रण का एक प्रमुख पहलू हैं।

LSAW स्टील पाइप के लिए प्रमुख विनिर्माण सहनशीलता

एलएसएडब्ल्यू पाइप विभिन्न आयामी और रूप सहनशीलता के अधीन हैं, मुख्य रूप से उनके भौतिक आयाम और ज्यामितीय आकार को कवर करते हैं।

1. बाहरी व्यास (ओडी) सहनशीलता

बाहरी व्यास सबसे महत्वपूर्ण आयामों में से एक है, जो पाइप की फिटिंग और अन्य घटकों के कनेक्शन को प्रभावित करता है। सहनशीलता आम तौर पर नाममात्र व्यास और विशिष्ट मानक के आधार पर भिन्न होती है। उदाहरण के लिए, एपीआई 5एल पाइप बॉडी और पाइप सिरों के लिए अलग-अलग ओडी सहनशीलता निर्दिष्ट करता है, वेल्डिंग उद्देश्यों के लिए अक्सर सिरों पर सख्त सहनशीलता की आवश्यकता होती है।

2. दीवार की मोटाई (डब्ल्यूटी) सहनशीलता

दीवार की मोटाई सीधे पाइप की दबाव नियंत्रण क्षमता और संरचनात्मक ताकत को प्रभावित करती है। डब्ल्यूटी सहनशीलता आमतौर पर नाममात्र दीवार की मोटाई के प्रतिशत के रूप में व्यक्त की जाती है, जिसमें सकारात्मक और नकारात्मक दोनों विचलन की अनुमति होती है। उदाहरण के लिए, एपीआई 5एल पीएसएल1 पाइपों के लिए नाममात्र दीवार की मोटाई के ±10% की सहनशीलता की अनुमति देता है, और पीएसएल2 या विशिष्ट परियोजना आवश्यकताओं के लिए सख्त सहनशीलता निर्दिष्ट की जा सकती है।

3. लंबाई सहनशीलता

LSAW पाइप आमतौर पर मानक लंबाई (उदाहरण के लिए, 6 मीटर, 12 मीटर) या कस्टम लंबाई में निर्मित होते हैं। लंबाई सहनशीलता क्रमित लंबाई से अनुमेय विचलन निर्दिष्ट करती है। पाइपलाइन मार्गों की योजना बनाने और साइट पर कटाई और अपशिष्ट को कम करने के लिए यह महत्वपूर्ण है।

4. सीधापन सहनशीलता

स्थापना में आसानी के लिए पाइप का सीधा होना महत्वपूर्ण है, विशेषकर लंबी दूरी की पाइपलाइनों में। सहनशीलता किसी दी गई लंबाई पर एक सीधी रेखा से अधिकतम अनुमेय विचलन को परिभाषित करती है। अत्यधिक टेढ़ापन संरेखण में कठिनाइयों, स्थापना के दौरान तनाव में वृद्धि और संचालन के दौरान संभावित समस्याओं का कारण बन सकता है।

5. अंडाकारता (गोलाई से बाहर) सहनशीलता

अंडाकारता एक पूर्ण वृत्त से पाइप के क्रॉस{{0}सेक्शन के विचलन को संदर्भित करती है। इसे आमतौर पर नाममात्र OD के प्रतिशत के रूप में व्यक्त किया जाता है। उच्च अंडाकारता वेल्डिंग को जटिल बना सकती है, प्रवाह दक्षता को कम कर सकती है, और बाहरी दबाव के तहत पाइप की संरचनात्मक अखंडता को प्रभावित कर सकती है। मानक यह सुनिश्चित करने के लिए सीमाएँ निर्धारित करते हैं कि पाइप पर्याप्त रूप से गोल रहे।

6. चौकोरपन सहनशीलता समाप्त करें

प्रभावी फ़ील्ड वेल्डिंग के लिए, पाइप के सिरे पाइप अक्ष पर वर्गाकार (लंबवत) होने चाहिए। अंत वर्गाकारता सहिष्णुता अधिकतम अनुमेय विचलन को परिभाषित करती है। खराब अंत वर्गाकारता के कारण असमान वेल्ड अंतराल हो सकता है और एक मजबूत, सुसंगत वेल्ड प्राप्त करने में कठिनाइयाँ हो सकती हैं।

7. बेवल एंगल और रूट फेस टॉलरेंस

जिन पाइपों को बट {{0} वेल्ड किया जाना है, उनके सिरे आम तौर पर बेवेल होते हैं। सहनशीलता बेवल कोण और मूल चेहरे (बेवल के अंत में सपाट भाग) के लिए निर्दिष्ट की जाती है। ये सही वेल्ड तैयारी प्राप्त करने और पूर्ण प्रवेश वेल्ड सुनिश्चित करने के लिए महत्वपूर्ण हैं।

अंतर्राष्ट्रीय मानक शासीएलएसएडब्ल्यू पाइपसहिष्णुता

वैश्विक स्थिरता और विनिमेयता सुनिश्चित करने के लिए एलएसएडब्ल्यू स्टील पाइपों के लिए विनिर्माण सहनशीलता को अंतरराष्ट्रीय मानकों द्वारा सख्ती से परिभाषित किया गया है। प्रमुख मानकों में शामिल हैं:

•एपीआई 5एल (लाइन पाइप के लिए अमेरिकन पेट्रोलियम इंस्टीट्यूट विशिष्टता): तेल और गैस पाइपलाइनों के लिए व्यापक रूप से उपयोग किया जाता है, एपीआई 5एल पीएसएल1 और पीएसएल2 पाइप दोनों के लिए ओडी, डब्ल्यूटी, लंबाई, सीधापन, अंडाकारता और अंतिम तैयारी के लिए विस्तृत सहनशीलता प्रदान करता है।

•एएसटीएम ए252 (वेल्डेड और सीमलेस स्टील पाइप पाइल्स के लिए मानक विशिष्टता): संरचनात्मक पाइलिंग के रूप में उपयोग किए जाने वाले पाइपों के लिए सहनशीलता निर्दिष्ट करता है।

•EN 10217 (दबाव प्रयोजनों के लिए वेल्डेड स्टील ट्यूब) / EN 10219 (ठंड से बने वेल्डेड संरचनात्मक खोखले खंड): यूरोपीय मानक जो दबाव और संरचनात्मक अनुप्रयोगों में उपयोग किए जाने वाले LSAW पाइपों के लिए आयामी सहनशीलता को भी परिभाषित करते हैं।

आईएसओ 3183 (पेट्रोलियम और प्राकृतिक गैस उद्योग - पाइपलाइनों के लिए स्टील पाइप - तकनीकी वितरण शर्तें): एपीआई 5एल के साथ सामंजस्यपूर्ण, यह मानक व्यापक सहिष्णुता आवश्यकताओं को भी प्रदान करता है।

हेबेई हुआयांग स्टील पाइप कंपनी लिमिटेड इन अंतरराष्ट्रीय मानकों का सख्ती से पालन करती है, यह सुनिश्चित करते हुए कि हमारे एलएसएडब्ल्यू पाइप आपकी परियोजनाओं की सटीक सहनशीलता आवश्यकताओं को पूरा करते हैं।

हेबेई हुयांग: परिशुद्धता मेंएलएसएडब्ल्यू पाइपउत्पादन

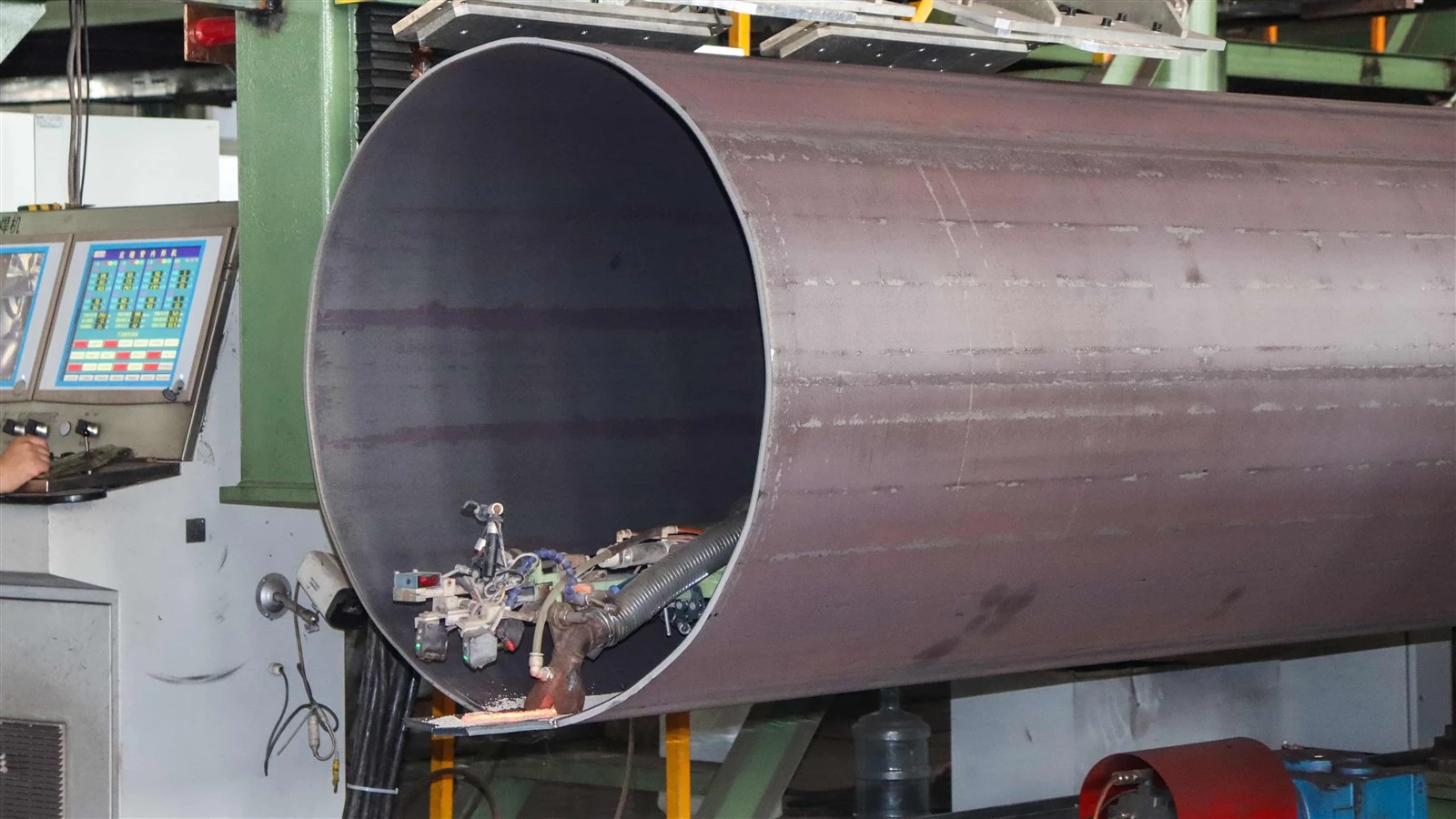

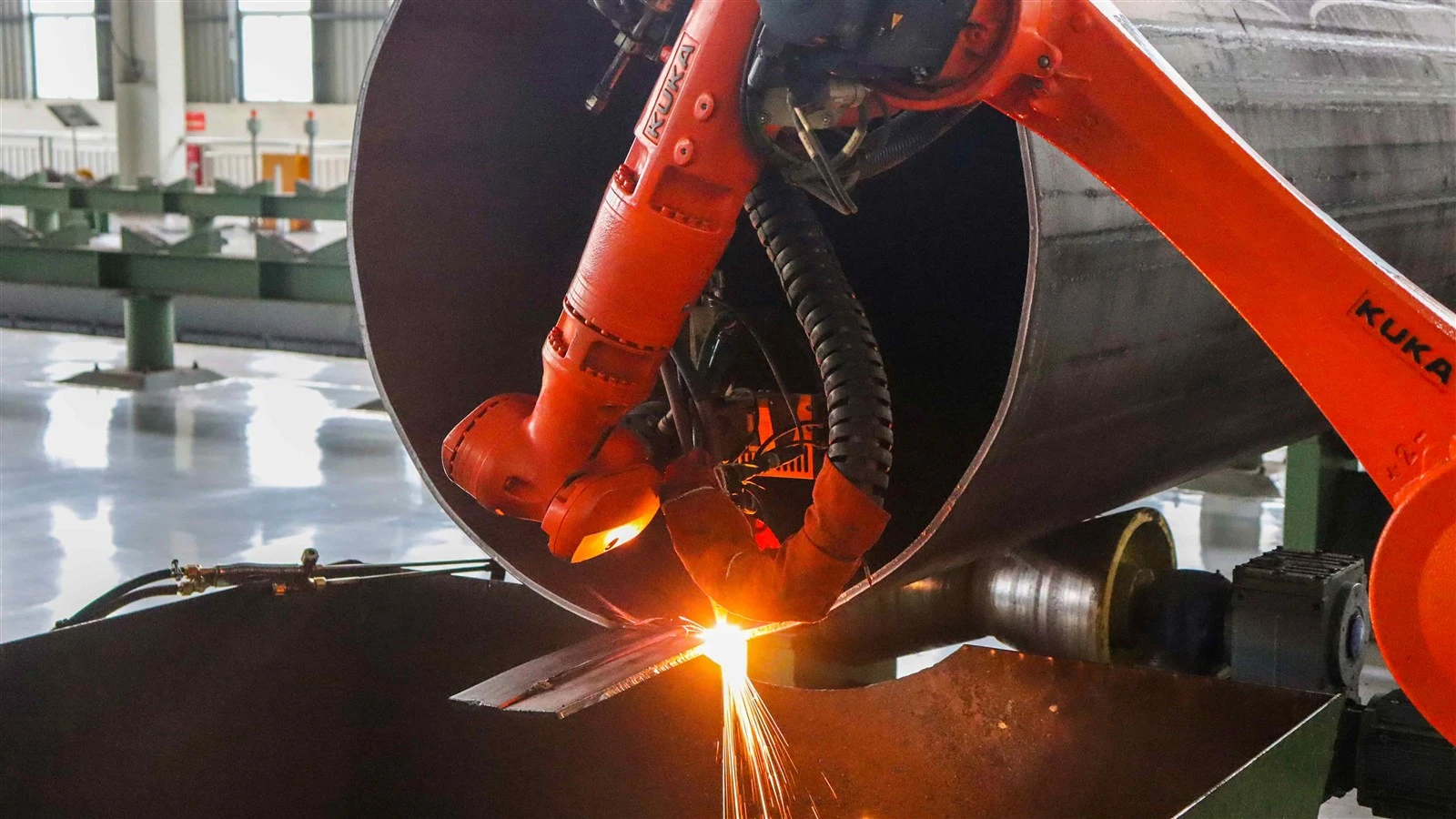

हेबेई हुआयांग स्टील पाइप कंपनी लिमिटेड में, परिशुद्धता हमारी एलएसएडब्ल्यू पाइप निर्माण प्रक्रिया की आधारशिला है। हमारी अत्याधुनिक अत्याधुनिक सुविधाएं उन्नत फॉर्मिंग और वेल्डिंग प्रौद्योगिकियों के साथ-साथ परिष्कृत माप और निरीक्षण प्रणालियों से सुसज्जित हैं। हम कच्चे माल के निरीक्षण से लेकर अंतिम उत्पाद सत्यापन तक हर चरण में कड़े गुणवत्ता नियंत्रण प्रोटोकॉल लागू करते हैं, ताकि यह सुनिश्चित किया जा सके कि हमारे एलएसएडब्ल्यू पाइप निर्दिष्ट विनिर्माण सहनशीलता को लगातार पूरा करते हैं या उससे अधिक करते हैं।

परिशुद्धता के प्रति हमारी प्रतिबद्धता यह गारंटी देती है कि हमारे एलएसएडब्ल्यू पाइप बेहतर फिट, इष्टतम हाइड्रोलिक प्रदर्शन और मजबूत संरचनात्मक अखंडता प्रदान करते हैं, जो आपके महत्वपूर्ण पाइपलाइन परियोजनाओं की दीर्घकालिक सफलता और विश्वसनीयता में योगदान करते हैं। एलएसएडब्ल्यू पाइपों के लिए हेबेई हुआयांग के साथ साझेदारी, जहां गुणवत्ता और परिशुद्धता से कभी समझौता नहीं किया जाता है।

हेबै हुआयांग के लिए विशिष्ट विनिर्माण सहनशीलताएलएसएडब्ल्यू स्टील पाइप्स (एपीआई 5एल पीएसएल1)

नोट: विशिष्ट सहनशीलता पाइप के आकार, दीवार की मोटाई, स्टील ग्रेड और विशिष्ट ग्राहक आवश्यकताओं या लागू मानकों (उदाहरण के लिए, पीएसएल2 में अक्सर सख्त सहनशीलता होती है) के आधार पर भिन्न हो सकती है।

निष्कर्ष में, विनिर्माण सहनशीलता को समझना और उसका पालन करना एलएसएडब्ल्यू स्टील पाइप की गुणवत्ता और प्रदर्शन के लिए मौलिक है। ये सीमाएँ सुनिश्चित करती हैं कि महत्वपूर्ण अनुप्रयोगों में पाइपों को कुशलतापूर्वक स्थापित किया जा सकता है और विश्वसनीय रूप से संचालित किया जा सकता है। हेबेई हुआयांग स्टील पाइप कंपनी लिमिटेड सबसे कड़े अंतरराष्ट्रीय मानकों को पूरा करते हुए असाधारण आयामी सटीकता और स्थिरता के साथ एलएसएडब्ल्यू पाइप का उत्पादन करने के लिए समर्पित है। अपने प्रोजेक्ट की विशिष्ट सहनशीलता आवश्यकताओं पर चर्चा करने और सटीक इंजीनियरिंग के प्रति हमारी प्रतिबद्धता से लाभ उठाने के लिए आज ही हमसे संपर्क करें।
