औद्योगिक या व्यावसायिक उपयोग के लिए पाइप का चयन करते समय,दीवार की मोटाईविचार करने के लिए सबसे महत्वपूर्ण मापदंडों में से एक है। यह सीधे प्रभावित करता है कि पाइप कितना आंतरिक दबाव सुरक्षित रूप से संभाल सकता है, यह तनाव में कितने समय तक रहता है, और यह कितनी कुशलता से काम करता है।

हमारे पिछले लेख में,शेड्यूल 40 बनाम शेड्यूल 80 पाइप: उच्च दबाव वाले उपयोग के लिए किसे चुनें, हमने चर्चा की कि कैसे मोटे पाइप अधिक आंतरिक दबाव का विरोध कर सकते हैं लेकिन अतिरिक्त वजन और लागत के साथ भी आते हैं। यह आलेख उस समझ को और आगे ले जाएगा - यह समझाते हुए कि दीवार की मोटाई, दबाव रेटिंग और सामग्री की ताकत सभी पाइप के प्रदर्शन को निर्धारित करने के लिए कैसे परस्पर क्रिया करती हैं।

इन रिश्तों को समझकर, इंजीनियर और खरीदार पानी, गैस, तेल या संरचनात्मक अनुप्रयोगों के लिए सिस्टम डिजाइन करते समय सूचित विकल्प चुन सकते हैं।

पाइप की दीवार की मोटाई पाइप की बाहरी सतह और आंतरिक सतह के बीच की दूरी है। यह आंतरिक व्यास (आईडी) निर्धारित करता है, जो बदले में द्रव प्रवाह और दबाव सहनशीलता दोनों को प्रभावित करता है।

मेंएएसएमई/एएनएसआई प्रणाली, दीवार की मोटाई को "शेड्यूल" संख्या - द्वारा दर्शाया जाता हैअनुसूची 10, 20, 40, 80, या 160.

A उच्चतर अनुसूची संख्यामतलबमोटी दीवारें.
किसी दिए गए नाममात्र पाइप आकार (एनपीएस) के लिएबाहरी व्यास (ओडी)स्थिर रहता है, जबकिआंतरिक व्यास (आईडी)दीवार की मोटाई बढ़ने पर घट जाती है।

एनपीएस, ओडी और दीवार की मोटाई के बीच संबंध निर्धारित करने के लिए महत्वपूर्ण हैदबाव रेटिंग- पाइप सुरक्षित रूप से कितना दबाव झेल सकता है।

पाइप की दीवार जितनी मोटी होगी, आंतरिक दबाव झेलने की उसकी क्षमता उतनी ही अधिक होगी। यह इसके द्वारा समझाया गया हैबार्लो फॉर्मूला, इंजीनियरिंग गणना में व्यापक रूप से उपयोग किया जाता है:

P = (2 × S × t) / (D – 2y)

कहाँ:

P= अधिकतम स्वीकार्य आंतरिक दबाव
S= सामग्री का स्वीकार्य तनाव (पीएसआई या एमपीए)
t= दीवार की मोटाई (मिमी या इंच)
D= बाहरी व्यास (मिमी या इंच)
y= डिज़ाइन कारक (आमतौर पर स्टील के लिए 0.4)

सामान्य शर्तों में:
➡️ अधिक मोटाई (टी)= उच्च स्वीकार्य दबाव (पी)
➡️ उच्च सामग्री शक्ति (एस)= उच्च दबाव क्षमता

आइए कल्पना करें कि विभिन्न अनुसूचियों में यह संबंध कैसे बदलता है:

पाइप का आकार (एनपीएस)	अनुसूची	दीवार की मोटाई (मिमी)	दबाव रेटिंग (पीएसआई)	सापेक्ष प्रवाह क्षेत्र में कमी
2"	अनुसूची 10	2.77	290	0%
2"	अनुसूची 40	3.91	400	-4%
2"	अनुसूची 80	5.54	530	-8%
2"	अनुसूची 160	9.53	820	-15%

स्रोत: हुआयांग स्टील पाइप इंजीनियरिंग डेटा (एएसटीएम ए53/एपीआई 5एल कार्बन स्टील पर आधारित)

जैसा कि दिखाया गया है, दीवार की मोटाई बढ़ने से दबाव क्षमता - बढ़ जाती है, लेकिन पाइप के अंदर प्रवाह क्षेत्र भी कम हो जाता है, जिससे द्रव वेग और पंपिंग दक्षता प्रभावित होती है।

विभिन्न अंतरराष्ट्रीय मानक परिभाषित करते हैं कि स्टील पाइप के लिए स्वीकार्य दबाव की गणना कैसे की जाए। सबसे आम हैं:

एएसएमई बी31.3- प्रक्रिया पाइपिंग
एएसएमई बी31.1- पावर पाइपिंग
एपीआई 5एल- तेल और गैस के लिए लाइन पाइप
एएसटीएम ए53/ए106- दबाव और तापमान सेवा के लिए कार्बन स्टील पाइप

प्रत्येक मानक यह सुनिश्चित करने के लिए सूत्र, सुरक्षा कारक और परीक्षण विधियों को निर्दिष्ट करता है कि पाइप विशिष्ट दबाव और तापमान को सुरक्षित रूप से संभाल सकें।

परहुआयांग स्टील पाइप, हमारे उत्पाद अनुपालन करते हैंएपीआई 5एल, एएसटीएम ए53, एएसटीएम ए106, औरएन 10217मानक, अलग-अलग भार के तहत लगातार दीवार की मोटाई, गोलाई और प्रदर्शन सुनिश्चित करना।

नाममात्र पाइप आकार (एनपीएस)	अनुसूची 10 (मिमी)	अनुसूची 40 (मिमी)	अनुसूची 80 (मिमी)	अनुसूची 160 (मिमी)
1"	2.11	2.77	3.73	6.35
2"	2.77	3.91	5.54	9.53
4"	3.05	6.02	8.56	13.49
6"	3.40	7.11	10.97	18.26
10"	4.19	9.27	12.7	25.4

ध्यान दें कि कैसे अनुसूची 40 और 80 दीवार की मोटाई में नाटकीय वृद्धि दिखाते हैं। इनका उपयोग आमतौर पर उच्च दबाव वाले अनुप्रयोगों, जैसे रिफाइनरियों, बॉयलर और गैस पाइपलाइनों में किया जाता है।

यदि आप यह समझना चाहते हैं कि कम दबाव वाली प्रणालियों में शेड्यूल 10 की तुलना शेड्यूल 40 से कैसे की जाती है, तो हमारा संबंधित लेख देखें:
👉 अनुसूची 10 बनाम अनुसूची 40 पाइप्स - दीवार की मोटाई और अनुप्रयोग को समझना

किसी पाइप की वास्तविक दबाव रेटिंग केवल दीवार की मोटाई से निर्धारित नहीं होती है। अंतिम रेटिंग को प्रभावित करने के लिए कई चर परस्पर क्रिया करते हैं:

सामग्री प्रकार- अलग-अलग स्टील्स की उपज क्षमता अलग-अलग होती है। उदाहरण के लिए, एपीआई 5एल ग्रेड एक्स70 एएसटीएम ए53 ग्रेड बी की तुलना में अधिक तनाव को संभाल सकता है।
तापमान- उच्च तापमान सामग्री की ताकत को कम कर देता है, जिससे दबाव रेटिंग कम हो जाती है।
पाइप का व्यास- बड़े व्यास समान दबाव के तहत अधिक तनाव का अनुभव करते हैं, जिसके लिए मोटी दीवारों की आवश्यकता होती है।
विनिर्माण प्रक्रिया- सीमलेस पाइपों में आम तौर पर समान मोटाई के वेल्डेड पाइपों की तुलना में उच्च दबाव रेटिंग होती है क्योंकि उनमें वेल्ड सीम की कमी होती है।
संक्षारण भत्ता- संक्षारक वातावरण में, इंजीनियर समय के साथ संभावित पतलेपन की भरपाई के लिए दीवार की अतिरिक्त मोटाई जोड़ते हैं।

जबकि सीमलेस और वेल्डेड दोनों पाइपों को एक ही शेड्यूल और बाहरी व्यास में बनाया जा सकता है,निर्बाध पाइपदबाव रेटिंग थोड़ी अधिक होती है। ऐसा इसलिए है क्योंकि वे ठोस बिलेट्स से निर्मित होते हैं, जो वेल्ड सीम के संभावित कमजोर बिंदु को खत्म करते हैं।

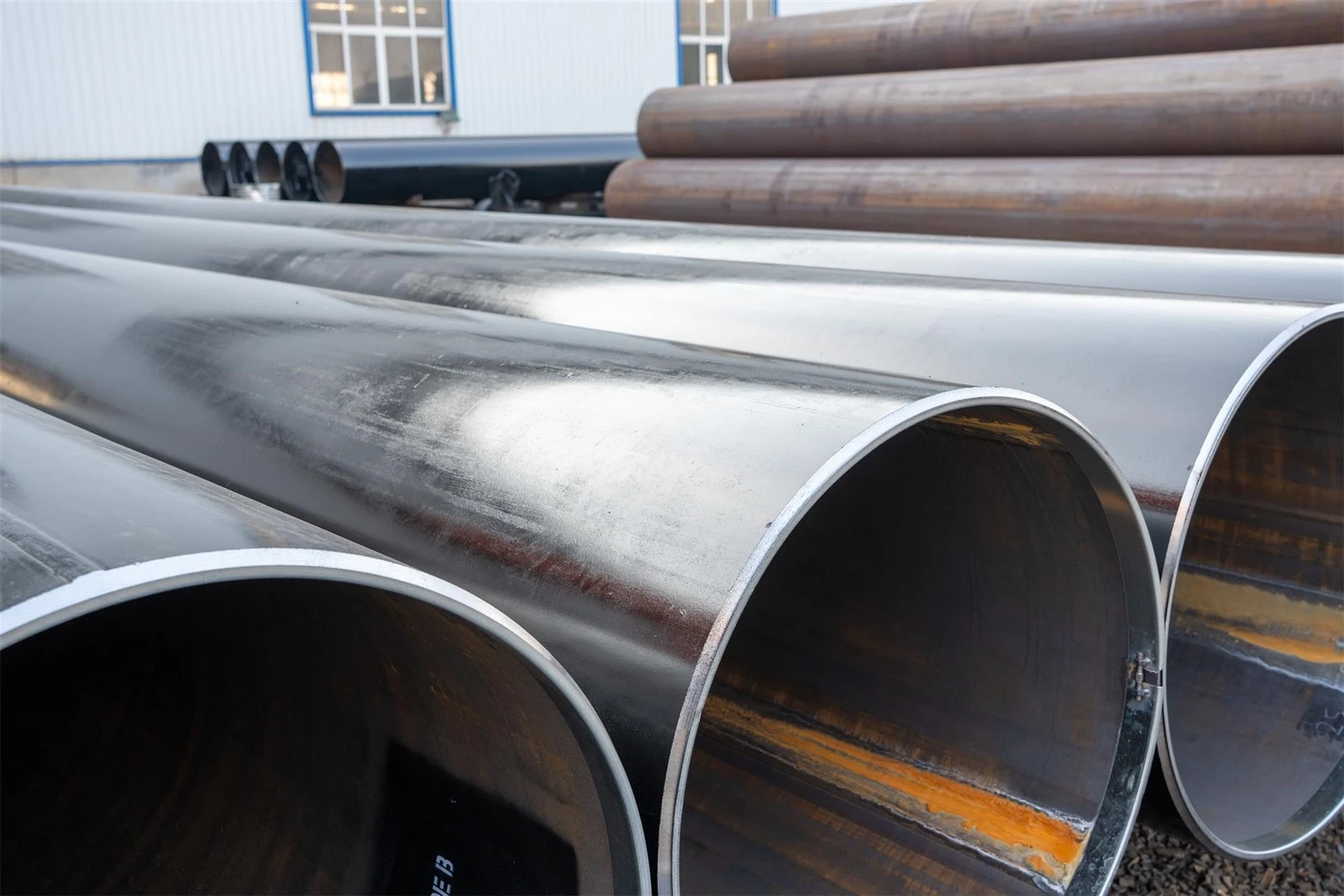

हालाँकि, आधुनिकईआरडब्ल्यू (इलेक्ट्रिक प्रतिरोध वेल्डेड)पाइप - द्वारा निर्मित पाइपों की तरहहुआयांग स्टील पाइपवेल्ड अखंडता सुनिश्चित करने के लिए - का कड़ाई से परीक्षण किया जाता है, जो उन्हें अधिकांश औद्योगिक उपयोगों के लिए समान रूप से विश्वसनीय बनाता है।

पाइप का प्रकार	विनिर्माण विधि	विशिष्ट अनुसूची सीमा	दबाव रेटिंग (सापेक्ष)	अनुप्रयोग
निर्बाध	गर्म छेदन और रोलिंग	20–160	★★★★★	उच्च दबाव वाली तेल/गैस पाइपलाइनें
ईआरडब्ल्यू (वेल्डेड)	विद्युत प्रतिरोध वेल्डिंग	10–80	★★★★☆	जल, गैस, संरचनात्मक उपयोग
एलएसएडब्ल्यू	अनुदैर्ध्य जलमग्न आर्क वेल्डिंग	40–100	★★★★☆	बड़ी -व्यास वाली पाइपलाइनें

अधिक गहन तुलना के लिए, हमारा लेख देखें:
👉 वेल्डेड बनाम सीमलेस स्टील पाइप - औद्योगिक उपयोग के लिए किसे चुनें

रिसाव, दरार या भयावह विफलता को रोकने के लिए दबाव रेटिंग आवश्यक हैं। वे इंजीनियरों को संतुलन बनाने वाले सिस्टम डिजाइन करने में भी मदद करते हैंक्षमता, सुरक्षा, औरलागत.

यदि कोई पाइप उतार-चढ़ाव या बढ़ते दबाव के संपर्क में है, तो थोड़ा अधिक शेड्यूल (उदाहरण के लिए, 40 के बजाय 80) चुनने से सेवा जीवन में काफी वृद्धि हो सकती है। उदाहरण के लिए:

अनुसूची 40 कार्बन स्टील2" एनपीएस के लिए ~400 पीएसआई संभाल सकता है।
शेड्यूल 80 कार्बन स्टीलसमान परिस्थितियों में ~530 पीएसआई संभाल सकता है।

वह 30% सुधार महत्वपूर्ण प्रणालियों में सभी अंतर ला सकता हैभाप लाइनें, कंप्रेसर आउटलेट, औररासायनिक प्रसंस्करण इकाइयाँ.

हालाँकि मोटे पाइपों की लागत पहले से अधिक होती है, वे अक्सर दीर्घकालिक परिचालन व्यय को कम कर देते हैं। लाभों में शामिल हैं:

कम रखरखाव और प्रतिस्थापन लागत
आंतरिक संक्षारण और क्षरण के प्रति अधिक प्रतिरोध
दबाव से संबंधित दुर्घटनाओं का जोखिम कम हो गया है

उन परियोजनाओं के लिए जहां सुरक्षा और अपटाइम प्राथमिकताएं हैं - जैसे कि रिफाइनरियां, ऑफशोर प्लेटफॉर्म, या उच्च {{1}उदय एचवीएसी सिस्टम - उच्च शेड्यूल में अतिरिक्त निवेश समय के साथ फायदेमंद होता है।

के एक अग्रणी निर्माता के रूप मेंईआरडब्ल्यू स्टील पाइपमें आधारित हैमेंगकुन, हेबेई, हुआयांग स्टील पाइपदीवार की मोटाई एकरूपता और आयामी सटीकता की गारंटी के लिए उन्नत उत्पादन तकनीक का उपयोग करता है।

प्रत्येक पाइप से गुजरता है:

ऑनलाइन अल्ट्रासोनिक निरीक्षण (यूटी)दीवार की खामियों का पता लगाने के लिए
हाइड्रोस्टैटिक दबाव परीक्षणलीक के लिए-प्रमाण आश्वासन
स्वचालित दीवार-मोटाई गेज की निगरानीएकरूपता सुनिश्चित करने के लिए
आयामी सत्यापनएपीआई और एएसटीएम मानकों के अनुसार

हमारी उत्पादन श्रृंखला शामिल हैΦ73-Φ1422 मिमी बाहरी व्यासऔर2.5-50 मिमी दीवार की मोटाई, दुनिया भर में ऊर्जा, निर्माण और बुनियादी ढांचा क्षेत्रों में सेवा प्रदान करता है।

कठोर परिस्थितियों (भूमिगत, समुद्री या रासायनिक संयंत्रों) के संपर्क में आने वाली पाइपलाइनों के लिए, दीवार की मोटाई को सुरक्षात्मक कोटिंग्स द्वारा पूरक किया जाना चाहिए।

हुआयांग स्टील पाइपप्रदान करता है:

3PE एंटी-संक्षारण कोटिंगदबी हुई पाइपलाइनों के लिए
जस्ती परतेंबाहरी या तटीय उपयोग के लिए
एपॉक्सी और बिटुमिनस कोटिंग्सरासायनिक और जल उपचार उद्योगों के लिए

ये कोटिंग्स पाइप के जीवनकाल को बढ़ाती हैं और संक्षारक वातावरण में भी दबाव अखंडता बनाए रखती हैं।

यह समझना कि दीवार की मोटाई और दबाव रेटिंग एक साथ कैसे काम करती हैं, विश्वसनीय पाइपिंग सिस्टम डिजाइन की नींव है। सही शेड्यूल न केवल परिचालन सुरक्षा सुनिश्चित करता है बल्कि दक्षता और लागत-प्रभावशीलता में भी सुधार करता है।

कम -दबाव वाली प्रणालियों के लिए,अनुसूची 10 या 40जबकि, पर्याप्त हो सकता हैअनुसूची 80 या 160उच्च दबाव वाले अनुप्रयोगों के लिए इसे चुना जाना चाहिए।

जब परिशुद्धता और प्रदर्शन मायने रखता है, तो भरोसा करेंहुआयांग स्टील पाइप, उच्च गुणवत्ता वाले ईआरडब्ल्यू और कार्बन स्टील पाइप निर्माण में आपका विश्वसनीय भागीदार।
