क्या आपने कभी सोचा है कि स्टील पाइपों पर निशानों का क्या मतलब है?

तेल और गैस स्टील पाइप विनिर्माण, निरीक्षण और लोडिंग के अलावा मिल से शिपमेंट तक जाते हैं। प्रत्येक पाइप को स्पष्ट और पता लगाने योग्य पहचान की भी आवश्यकता होती है ताकि खरीदार उसके आकार, स्टील ग्रेड, लागू मानक, ताप संख्या और उत्पादन जानकारी की पुष्टि कर सकें। ये चिह्न भौतिक स्टील पाइप को उसके निरीक्षण दस्तावेजों और उत्पादन रिकॉर्ड से जोड़ते हैं, जिससे ग्राहकों को यह सत्यापित करने में मदद मिलती है कि वितरित उत्पाद खरीद आदेश और परियोजना आवश्यकताओं से मेल खाते हैं।

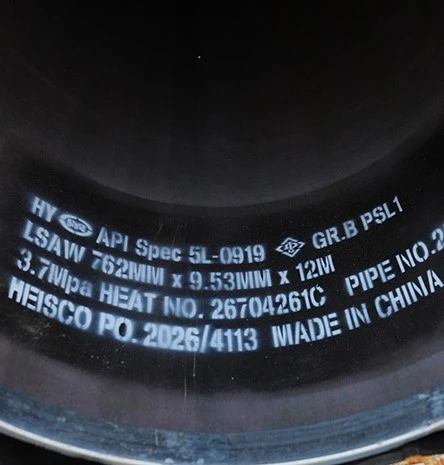

स्टील पाइप के निशान पाइप की सतह पर मुद्रित, चित्रित या मुद्रांकित साधारण संख्याओं और अक्षरों की तरह दिख सकते हैं, लेकिन उनमें महत्वपूर्ण उत्पाद जानकारी होती है। तेल और गैस पाइपलाइन परियोजनाओं के लिए, सैकड़ों या हजारों पाइप व्यास, दीवार की मोटाई, स्टील ग्रेड या उत्पादन बैच में भिन्न होते हुए समान दिख सकते हैं।

लागू मानक और ग्राहकों की आवश्यकताओं के आधार पर, चिह्न पाइप निर्माता, नाममात्र या बाहरी व्यास, दीवार की मोटाई, स्टील ग्रेड, उत्पाद मानक, गर्मी संख्या, पाइप संख्या और अन्य ट्रेसेबिलिटी जानकारी की पहचान कर सकते हैं।

ये विवरण गोदाम कर्मियों, निरीक्षकों, ठेकेदारों और परियोजना इंजीनियरों को किसी पाइप की उपस्थिति या पैकेजिंग पर भरोसा किए बिना उसकी पहचान करने की अनुमति देते हैं। चिह्नों से भौतिक उत्पाद की मिल परीक्षण प्रमाणपत्र और खरीद आदेश के साथ तुलना करना भी आसान हो जाता है।

मिल छोड़ने के बाद स्टील पाइप कई चरणों से गुजर सकते हैं, जिनमें परिवहन, भंडारण, कोटिंग, कटिंग, फील्ड वेल्डिंग और स्थापना शामिल हैं। स्पष्ट पहचान से इन परिचालनों के दौरान विभिन्न विशिष्टताओं के मिश्रण की संभावना कम हो जाती है।

बड़ी पाइपलाइन परियोजनाओं के लिए, उचित अंकन न केवल निरीक्षण प्राप्त करने में बल्कि सामग्री प्रबंधन और निर्माण ट्रेसबिलिटी में भी सहायता कर सकता है।

खरीदार आमतौर पर जो पहली जानकारी जांचते हैं वह पाइप का आयाम है। व्यास और दीवार की मोटाई सीधे पाइपलाइन डिजाइन, प्रवाह क्षमता, दबाव प्रतिरोध, वजन और स्थापना आवश्यकताओं को प्रभावित करती है।

लागू मानक के आधार पर स्टील पाइप व्यास को नाममात्र व्यास या बाहरी व्यास द्वारा दर्शाया जा सकता है। उदाहरण के लिए, एक पाइप को बाहरी व्यास जैसे 508 मिमी या 610 मिमी से पहचाना जा सकता है।

अंकन की तुलना खरीद आदेश और तकनीकी विशिष्टताओं से की जानी चाहिए। उत्पाद प्राप्त करते समय निरीक्षक वास्तविक बाहरी व्यास को सत्यापित करने के लिए मापने वाले उपकरण का भी उपयोग कर सकते हैं।

दीवार की मोटाई एक अन्य महत्वपूर्ण पैरामीटर है। 508 × 11.9 मिमी जैसे अंकन, लागू विनिर्देश और सहनशीलता के अधीन, लगभग 508 मिमी के बाहरी व्यास और 11.9 मिमी की नाममात्र दीवार मोटाई को इंगित करता है।

दीवार की मोटाई पाइप के संरचनात्मक और दबाव प्रदर्शन के साथ-साथ उसके वजन को भी प्रभावित करती है। इसलिए, वास्तविक आयामी माप के साथ अंकन की जांच करना अधिक विश्वसनीय प्राप्त निरीक्षण प्रदान करता है।

स्टील ग्रेड, निष्पादन मानक और ताप संख्या का संयोजन एक अधिक संपूर्ण पहचान प्रणाली प्रदान करता है। ये चिह्न यह निर्धारित करने में मदद करते हैं कि पाइप किस सामग्री से बना है, कौन सी तकनीकी आवश्यकताएं लागू होती हैं, और सामग्री किस उत्पादन बैच से संबंधित है।

एपीआई 5एल एक्स52, एक्स60, एक्स65, या एक्स70 जैसे स्टील ग्रेड प्रासंगिक मानक के तहत निर्दिष्ट रासायनिक, यांत्रिक और प्रदर्शन आवश्यकताओं के साथ सामग्री वर्गों की पहचान करते हैं। सटीक आवश्यकताएं लागू उत्पाद विनिर्देश और उत्पाद ग्रेड पर निर्भर करती हैं।

स्टील पाइप को केवल इसलिए स्वीकार नहीं किया जाना चाहिए क्योंकि इसकी सतह पर मुद्रित ग्रेड सही प्रतीत होता है। अंकन की जाँच सामग्री प्रमाणपत्र और निरीक्षण रिकॉर्ड से की जानी चाहिए।

लागू मानक स्टील पाइप के लिए तकनीकी आवश्यकताओं को परिभाषित करता है, जिसमें सामग्री गुण, आयाम, विनिर्माण आवश्यकताएं, परीक्षण और स्वीकृति मानदंड शामिल हैं।

पाइपों के समान आयाम होने पर भी विभिन्न मानकों की अलग-अलग आवश्यकताएं हो सकती हैं। API 5L, ASTM, EN, GB/T और GOST मानकों का उपयोग विभिन्न अनुप्रयोगों और बाज़ारों के लिए किया जाता है। मानक की पुष्टि करने से यह सुनिश्चित करने में मदद मिलती है कि आपूर्ति की गई पाइप इंजीनियरिंग विनिर्देश के अनुरूप है।

हीट नंबर स्टीलमेकिंग बैच की पहचान करता है जिससे सामग्री का उत्पादन किया गया था। यह सामग्री का पता लगाने की क्षमता के सबसे महत्वपूर्ण तत्वों में से एक है।

हीट नंबर भौतिक स्टील पाइप को मूल स्टीलमेकिंग रिकॉर्ड, रासायनिक संरचना, यांत्रिक परीक्षण परिणाम और प्रासंगिक गुणवत्ता दस्तावेज से जोड़ सकता है। यदि किसी ग्राहक को बाद में किसी महत्वपूर्ण मुद्दे की जांच करने की आवश्यकता होती है, तो यह पहचान विनिर्माण रिकॉर्ड के माध्यम से उत्पाद का पता लगाने में मदद कर सकती है।

सूचना अंकित करना	यह क्या पहचानता है	यह क्यों मायने रखती है
पाइप का व्यास	बाहरी या नाममात्र व्यास	आयामी विशिष्टता की पुष्टि करता है
दीवार की मोटाई	नाममात्र पाइप मोटाई	डिज़ाइन और प्राप्त निरीक्षण का समर्थन करता है
इस्पात श्रेणी	सामग्री वर्गीकरण	आवश्यक सामग्री प्रदर्शन की पुष्टि करता है
उत्पाद मानक	लागू तकनीकी विशिष्टता	विनिर्माण और परीक्षण आवश्यकताओं को परिभाषित करता है
ताप संख्या	इस्पात बनाने का बैच	सामग्री का पता लगाने की क्षमता सक्षम करता है
पाइप संख्या	व्यक्तिगत पाइप की पहचान	उत्पादन और निरीक्षण रिकॉर्ड का समर्थन करता है
निर्माता मार्क	उत्पादन स्रोत	आपूर्तिकर्ता की पहचान करता है

ट्रैसेबिलिटी तैयार स्टील पाइप को विनिर्माण और निरीक्षण के दौरान बनाए गए रिकॉर्ड से जोड़ती है। यह तेल और गैस परियोजनाओं के लिए विशेष रूप से महत्वपूर्ण हो जाता है, जहां सामग्री दस्तावेज़ीकरण व्यापक हो सकता है और व्यक्तिगत पाइप पहचान की आवश्यकता हो सकती है।

उत्पादन के दौरान, पाइप को पहचान संबंधी जानकारी सौंपी जा सकती है जो निरीक्षण रिकॉर्ड से मेल खाती है। वही जानकारी पाइप मार्किंग, निरीक्षण दस्तावेज़, पैकिंग सूची और अन्य गुणवत्ता रिकॉर्ड पर दिखाई दे सकती है।

जब स्टील पाइप ग्राहक के गोदाम या परियोजना स्थल पर पहुंचते हैं, तो निरीक्षक पहले खरीद आदेश के साथ चिह्नों की तुलना कर सकते हैं। व्यास, दीवार की मोटाई, स्टील ग्रेड, मानक, ताप संख्या और मात्रा की जांच संलग्न दस्तावेज के आधार पर की जा सकती है।

यदि जानकारी सुसंगत है, तो प्राप्त करने की प्रक्रिया अधिक कुशल हो जाती है। यदि कोई अंकन दस्तावेज़ीकरण के अनुरूप नहीं है, तो उपयोग करने से पहले आगे के सत्यापन के लिए पाइप को अलग किया जा सकता है।

निरीक्षण प्राप्त करने में भौतिक माप, अंकन सत्यापन, उपस्थिति निरीक्षण और दस्तावेज़ समीक्षा शामिल होनी चाहिए। एक स्पष्ट अंकन गुणवत्ता निरीक्षण को प्रतिस्थापित नहीं करता है, लेकिन यह उत्पाद और उसके तकनीकी रिकॉर्ड के बीच एक महत्वपूर्ण लिंक प्रदान करता है।

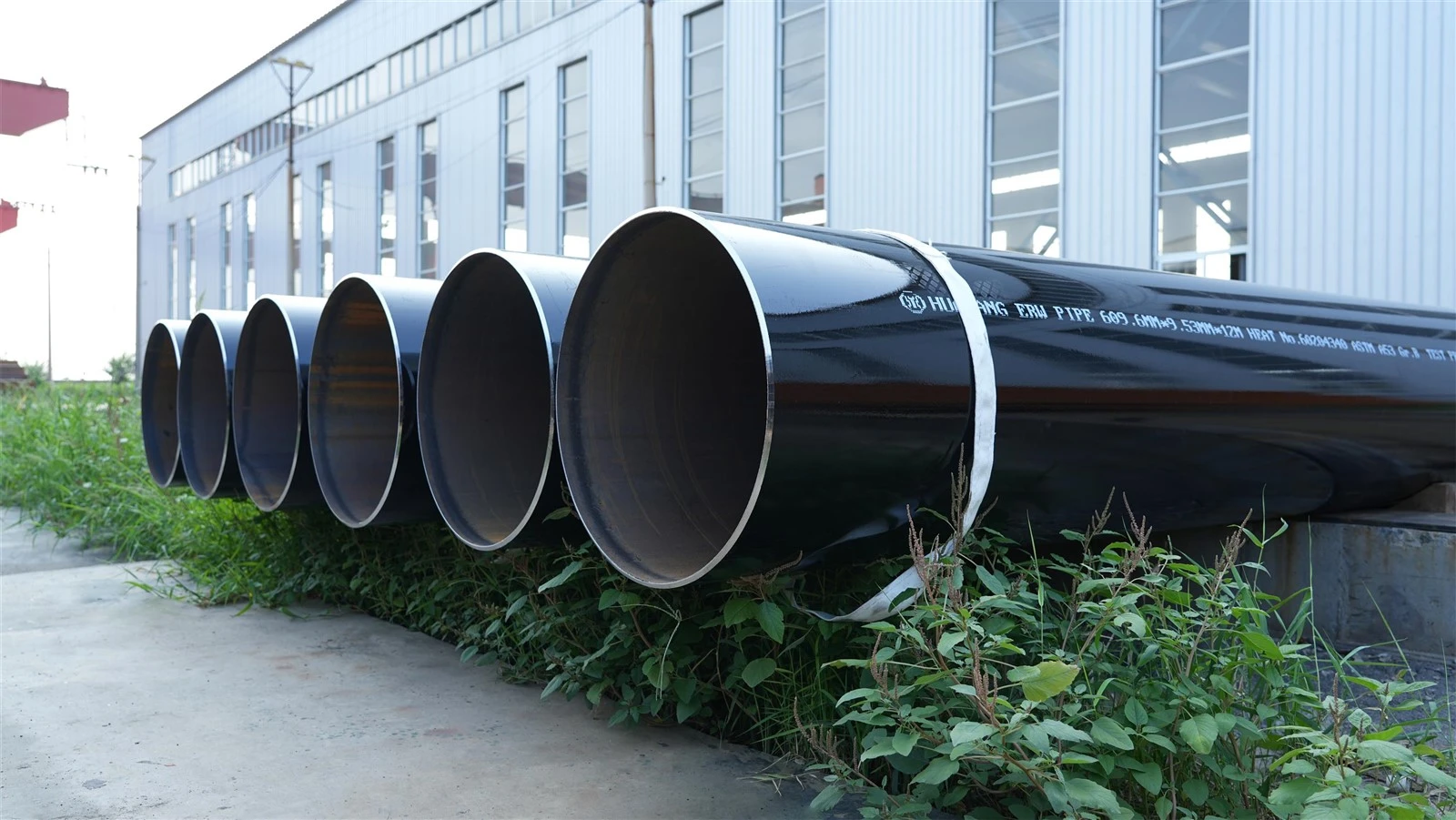

बड़ी परियोजनाओं में अक्सर कई पाइप विनिर्देश शामिल होते हैं। उदाहरण के लिए, विभिन्न व्यास, दीवार की मोटाई, स्टील ग्रेड, या कोटिंग आवश्यकताओं को एक ही शिपमेंट के भीतर वितरित किया जा सकता है।

स्पष्ट और टिकाऊ पहचान श्रमिकों को इन उत्पादों को शीघ्रता से अलग करने की अनुमति देती है। इससे पाइपलाइन अनुभाग में गलत पाइप स्थापित करने का जोखिम कम हो जाता है और पूरे निर्माण के दौरान सामग्री नियंत्रण बनाए रखने में मदद मिलती है।

तेल और गैस पाइपलाइन दीर्घकालिक अवसंरचना संपत्ति हैं। निर्माण और कमीशनिंग के दौरान सामग्री रिकॉर्ड को बनाए रखने की आवश्यकता हो सकती है। यदि भंडारण के दौरान पाइप की पहचान खो जाती है या मिश्रित हो जाती है, तो व्यक्तिगत उत्पादों को उनके मूल गुणवत्ता दस्तावेजों के साथ जोड़ना अधिक कठिन हो जाता है।

इसलिए उचित अंकन परिवहन, भंडारण, स्थापना और अंतिम परियोजना दस्तावेज़ीकरण के माध्यम से स्टील मिल से गुणवत्ता आश्वासन का समर्थन करता है।
